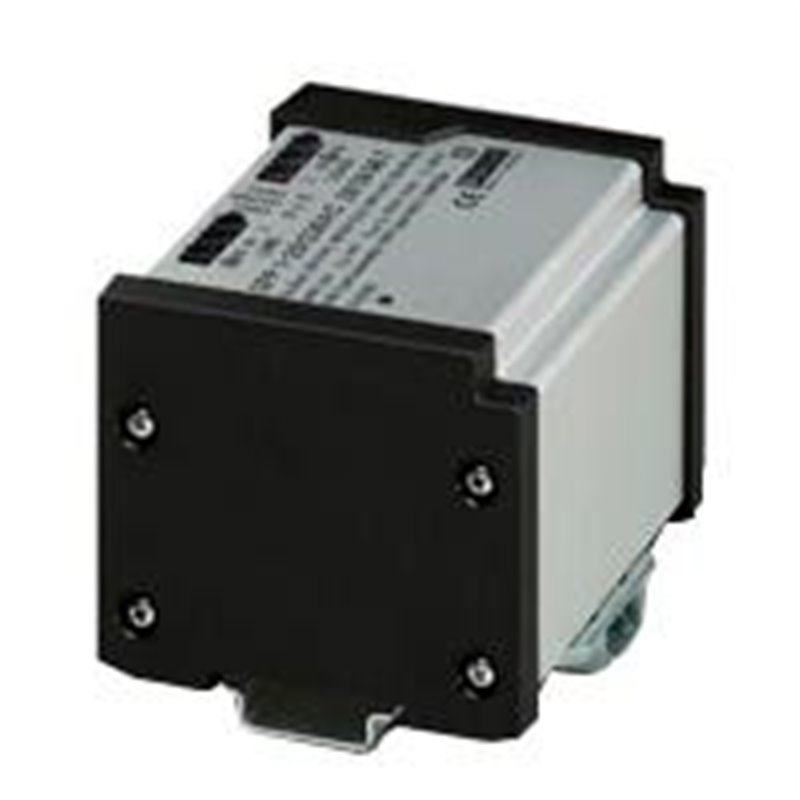

DISP. DE PROTEC. CONTRA SOBRETENSIONES DE FILTRO CEM- SFP 1-20/230AC-PHOENIX CONTACT

Información Comercial:
PROTECCIóN DE DISPOSITIVOS, SEGúN EL TIPO 3/CLASE III, CON FILTRO ANTIPARASITARIO DE RED CONTRA TENSIONES PARáSITAS DE ALTA FRECUENCIA, PARA REDES DE ALIMENTACIóN DE CORRIENTE MONOFáSICAS CON N Y PE SEPARADOS (SISTEMA DE 3 CONDUCTORES: L1, N, PE), CON CONTACTO DE INDICACIóN REMOTA. SUS VENTAJAS: EFECTO PROTECTOR OPTIMIZADO MEDIANTE UN CIRCUITO DE PROTECCIóN COMBINADO PARA LA ABSORCIóN DE SOBRETENSIONES TRANSITORIAS Y PARA LA ATENUACIóN DE FALLOS DE ALTA FRECUENCIA, ESTRUCTURA SIMéTRICA DEL CIRCUITO DE PROTECCIóN CON COMPONENTES DE PROTECCIóN CONTRA SOBRETENSIONES EN EL LADO DE ENTRADA Y SALIDA DEL FILTRO, PROTECCIóN FRENTE A UN CALENTAMIENTO EXCESIVO MEDIANTE LA SUPERVISIóN TéRMICA DEL CIRCUITO DE PROTECCIóN, MúLTIPLES APLICACIONES GRACIAS AL DISEñO UNIVERSAL DE LOS CIRCUITOS, CALIDAD ALEMANA PHOENIX CONTACT

Información Técnica:
DIMENSIONES ALTURA 86,6 MM ANCHURA 112 MM PROFUNDIDAD 79 MM CONDICIONES AMBIENTALES ÍNDICE DE PROTECCIóN IP20 TEMPERATURA AMBIENTE (SERVICIO) -25 °C ... 70 °C TEMPERATURA AMBIENTE (ALMACENAMIENTO / TRANSPORTE) -25 °C ... 70 °C HUMEDAD DE AIRE ADMISIBLE (SERVICIO) 5 % ... 95 % GENERALIDADES TIPO EN T3 NúMERO DE PUERTOS TWO PISTAS DE PROTECCIóN L-N L-PE N-PE TIPO DE MONTAJE CARRIL SIMéTRICO: 35 MM COLOR NEGRO PLATA MATERIAL CARCASA ALUMINIO GRADO DE POLUCIóN 2 CLASE DE COMBUSTIBILIDAD SEGúN UL 94 V-0 CONSTRUCCIóN MóDULO PARA MONTAJE SOBRE CARRIL, DE UNA PIEZA NúMERO DE POLOS 2 MENSAJE PROTECCIóN CONTRA SOBRETENSIONES DEFECTUOSA INDICACIóN óPTICA, CONTACTO DE INDICACIóN REMOTA SE PUEDE UTILIZAR DE LA FORMA ESPECíFICA DEL PAíS EN D, A, I, NL, S, E, FIN, P CIRCUITO DE PROTECCIóN TENSIóN NOMINAL UN 240 V AC (TN) 240 V AC (TT - SOLO EN COMBINACIóN CON RCD) 240 V AC (IT - SOLO EN COMBINACIóN CON RCD) FRECUENCIA NOMINAL FN 50 HZ (60 HZ) TENSIóN CONSTANTE MáXIMA UC 264 V AC CORRIENTE DE CARGA NOMINAL IL 20 A (40 °C) CORRIENTE DE CONDUCTOR DE PROTECCIóN IPE AND #8804; 0,6 MA CORRIENTE TRANSITORIA NOMINAL IN (8/20) µS 5 KA ABSORCIóN DE POTENCIA STANDBY PC AND #8804; 25 VA (PARA UREF) AND #8804; 27,5 VA (CON UC) TENSIóN DE PRUEBA DE REFERENCIA UREF 264 V AC CHOQUE COMBINADO UOC 10 KV (5 KA) NIVEL DE PROTECCIóN UP AND #8804; 1 KV COMPORTAMIENTO TOV EN UT (L-N) 350 V AC (5 S / MODO ESTACIONARIO) 457 V AC (120 MIN / MODO DE ERROR SEGURO) COMPORTAMIENTO TOV EN UT (L-PE) 457 V AC (5 S / MODO ESTACIONARIO) 350 V AC (120 MIN / MODO ESTACIONARIO) 1464 V AC (200 MS / MODO DE ERROR SEGURO) COMPORTAMIENTO TOV EN UT (N-PE) 1200 V AC (200 MS / MODO DE ERROR SEGURO) TIEMPO DE REACCIóN TA AND #8804; 25 NS CAPACIDAD (L-N) 1 µF ±10 % 10 NF ±10 % (X2-275 V) CAPACIDAD (L-PE) 2,2 NF ±20 % (Y2-250 V) CAPACIDAD (L-PEN) 2,2 NF ±20 % (Y2-250 V) FUSIBLE PREVIO MáXIMO REQUERIDO 20 A (MCB B / FINES GENERALES) 16 A (IT - MCB B / FINES GENERALES) ATENUACIóN DE INSERCIóN AE, SIM. 20 DB ( AND #8805; 100 KHZ / 50 AND #937;) ATENUACIóN DE INSERCIóN AE, ASIM. 30 DB ( AND #8805; 1 MHZ / 50 AND #937;) RESISTENCIA AL CORTOCIRCUITO ISCCR 5 KA AC (TN/TT) 1 KA AC (IT)
