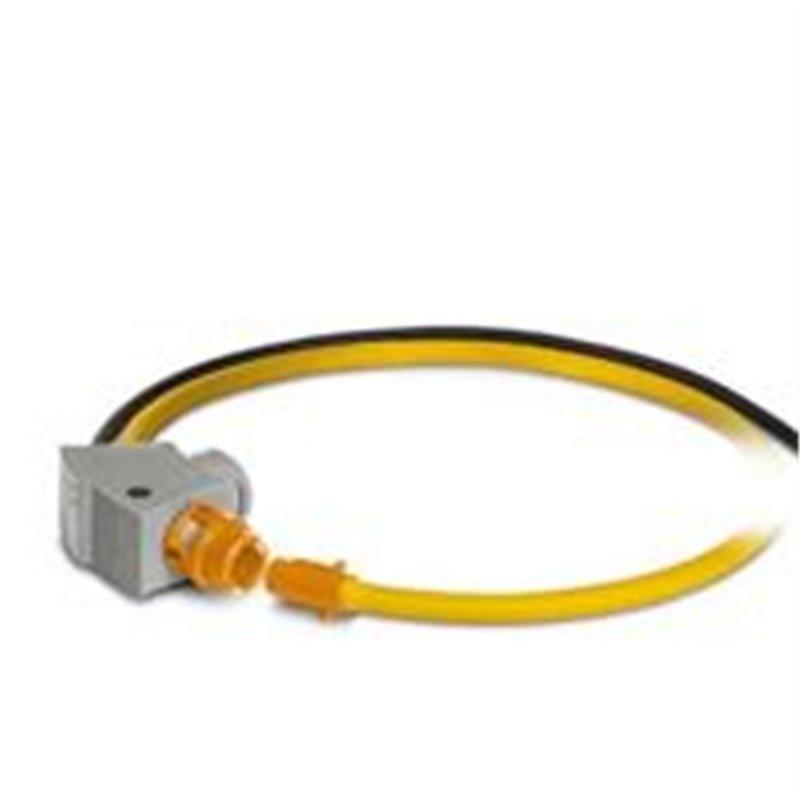

BOBINA ROGOWSK-PHOENIX CONTACT- PACT RCP-D190

Información Comercial:
BOBINA ROGOWSKI CON UNA LONGITUD DE 600 MM. EL DIáMETRO DE LA BOBINA DE MEDICIóN EN ESTADO INSTALADO ES DE 190 MM. LA BOBINA ROGOWSKI SIRVE PARA LA MEDICIóN DE CORRIENTE AC DE BARRAS COLECTORAS Y LíNEAS DE ALTA TENSIóN. TENSION DE AISLAMIENTO DE DIMENSIONAMIENTO: 1000 V AC (rms CAT III), 600 V AC (rms CAT IV). TENSION DE PRUEBA : 10,45 kV (CC / 1 min.). SEÑAL DE SALIDA (a 50 Hz). TENSION DE SALIDA (EN MARCHA EN VACIO ) : VOUT = M * dI/dt. MARGEN DE MEDICION DE FRECUANCIA :40 Hz ... 20000 Hz. CALIDAD ALEMANA PHOENIX CONTACT

Información Técnica:
DATOS DE ENTRADA BOBINA DE MEDICIóN MARGEN DE MEDICIóN DE FRECUENCIA 40 HZ ... 20000 HZ ERROR DE POSICIóN 1 % ERROR DE LINEALIDAD 0,1 % SALIDA DE SEñALES BOBINA DE MEDICIóN SEñAL DE SALIDA (A 50 HZ) 100 MV (SIN CARGA, CON 1000 A) TENSIóN DE SALIDA (EN MARCHA EN VACíO) VOUT = M * DI/DT TENSIóN DE SALIDA (SINUSOIDAL, EN MARCHA EN VACíO) 100 MV (VOUT = 2 * AND #960; * M * F * I (M = 0,318 AND #956;H; EJEMPLO: PARA 50 HZ; I = 1000 A)) DATOS GENERALES BOBINA DE MEDICIóN LONGITUD DE LA BOBINA DE MEDICIóN 600 MM DIáMETRO DE LA BOBINA DE MEDICIóN 8,3 MM ±0,2 MM LONGITUD DE LA LíNEA DE SEñALES 3000 MM CONSTRUCCIóN DEL CONDUCTOR CABLE DE SEñALES 2X 0,22 MM (SEñAL (ESTAñADO)) 1X 0,22 MM (APANTALLADO (ESTAñADO)) MATERIAL DE LA BOBINA ELASTOLLAN MATERIAL CARCASA PC AISLAMIENTO DOBLE AISLAMIENTO TENSIóN DE AISLAMIENTO DE DIMENSIONAMIENTO 1000 V AC (RMS CAT III) 600 V AC (RMS CAT IV) TENSIóN DE PRUEBA 10,45 KV (CC / 1 MIN.) PRECISIóN BáSICA ± 0,21 % UL, EE.UU. / CANADá UL 61010 RECOGNIZED DATOS GENERALES NORMAS/ESPECIFICACIONES IEC 61010-1 IEC 61010-2-032 NORMAS Y ESPECIFICACIONES NORMAS/ESPECIFICACIONES IEC 61010-1 IEC 61010-2-032 UL, EE.UU. / CANADá UL 61010 RECOGNIZED CONDICIONES AMBIENTALES TEMPERATURA AMBIENTE (SERVICIO) -30 °C ... 80 °C (BOBINA DE MEDICIóN) TEMPERATURA AMBIENTE (ALMACENAMIENTO / TRANSPORTE) -40 °C ... 80 °C (BOBINA DE MEDICIóN) MáX. ALTURA DE FIJACIóN 2000 M GRADO DE PROTECCIóN DE LA BOBINA DE MEDICIóN IP67 (NO EVALUADO POR UL)
