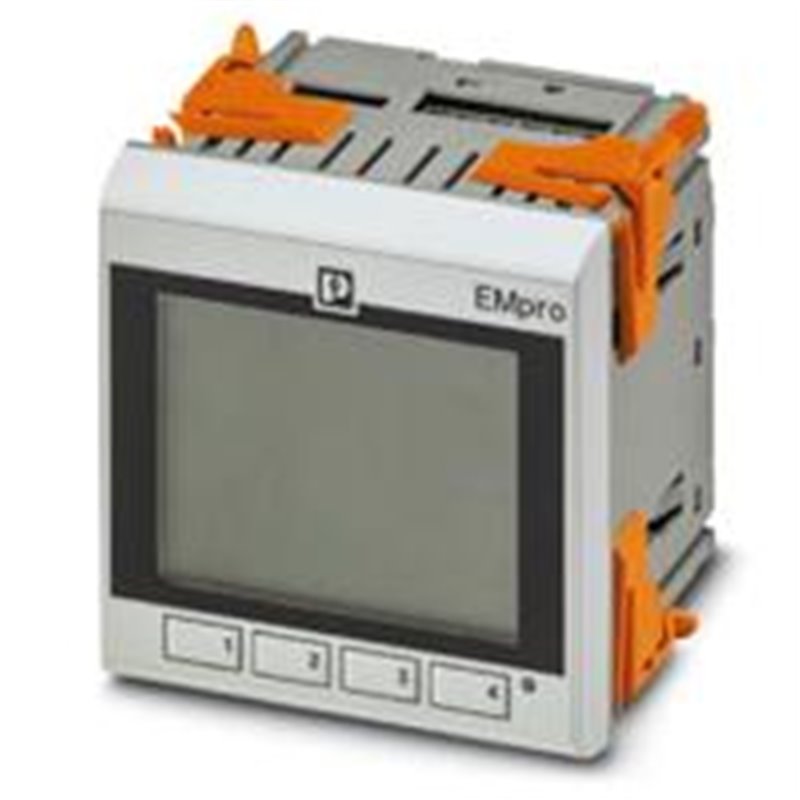

MEDIDOR DE ENERGIA MULTIFUNCIONAL - PHOENIX CONTACT -MEDIDOR - EEM-MA771

Información Comercial:
MEDIDOR DE ENERGíA MULTIFUNCIONAL CON CONEXIóN ROGOWSKI DIRECTA E INTERFAZ MODBUS/TCP INTEGRADA PARA MEDIR PARáMETROS ELéCTRICOS EN INSTALACIONES DE BAJA TENSIóN HASTA 690 V. CALIDAD ALEMANA PHOENIX CONTACT

Información Técnica:
MEDIDAS ANCHURA 96 MM ALTURA 96 MM PROFUNDIDAD 58 MM CONDICIONES AMBIENTALES TEMPERATURA AMBIENTE (SERVICIO) -10 °C ... 55 °C TEMPERATURA AMBIENTE (ALMACENAMIENTO / TRANSPORTE) -40 °C ... 70 °C MáX. ALTURA DE FIJACIóN AND #8804; 2000 M HUMEDAD DEL AIRE MáX. ADMISIBLE (SERVICIO) AND #8804; 95 % (SIN CONDENSACIóN) ÍNDICE DE PROTECCIóN IP52 (PANTALLA (+ EEM-MA-IP)) IP20 (CARCASA) DATOS DE ENTRADA SISTEMA DE MEDICIóN MEDICIóN REAL DE VALOR EFECTIVO REGISTRO DE OSCILACIONES ARMóNICAS HASTA EL ARMóNICO N.º 63 MAGNITUD MEDIDA AC SINUSOIDAL (50/60 HZ) DENOMINACIóN ENTRADA ENTRADA DE MEDICIóN DE TENSIóN V1, V2, V3 RANGO DE TENSIóN DE ENTRADA 35 V AC ... 690 V AC (FASE/FASE) 20 V AC ... 400 V AC (FASE/CONDUCTOR NEUTRO) 60 V AC ... 2000000 V AC (PRIMARIO) 60 V AC ... 400 V AC (SECUNDARIO) CAPACIDAD DE SOBRETENSIóN 760 V AC (FASE/FASE) PRECISIóN 0,2 % DENOMINACIóN ENTRADA MEDICIóN DE CORRIENTE RC1, RC2, RC3 CORRIENTE DE ENTRADA 4000 A UMBRAL DE RESPUESTA DEL VALOR NOMINAL DEL RANGO DE MEDICIóN 5 A PRECISIóN 1 % 1 % ENERGíA REACTIVA (IEC 62053-23) CLASE 2 DESCRIPCIóN DE LA ENTRADA ENTRADA DIGITAL SEGúN IEC/EN 61131-2 (TIPO 3) CANTIDAD 1 SEñAL DE ENTRADA TENSIóN 0 V DC ... 30 V DC SEñAL DE ENTRADA CORRIENTE 2 MA ... 15 MA DATOS DE SALIDA DESCRIPCIóN DE LA SALIDA SALIDA DIGITAL SEGúN IEC/EN 61131-2 (TIPO 3) CANTIDAD 1 SEñAL DE SALIDA CORRIENTE AND #8804; 100 MA GENERALIDADES PANTALLA PANTALLA LCD, BICOLOR ILUMINACIóN DE FONDO TENSIóN DE ALIMENTACIóN 100 V AC ... 400 V AC ( AND #61617; 20 %) CONSUMO DE POTENCIA AND #8804; 4 W TIPO DE RED TRIFáSICA (DE 3 O 4 HILOS), BIFáSICA (DE 2 HILOS) Y MONOFáSICA (DE 1 HILO) COLOR GRIS CONFORMIDAD CONFORMIDAD CE TENSIóN DE PRUEBA 4 KV AC (50 HZ, 1 MIN) FAMILIA DE PRODUCTOS EMPRO DATOS DE CONEXIóN DENOMINACIóN CONEXIóN CORRIENTE / TENSIóN / ALIMENTACIóN TIPO DE CONEXIóN CONEXIóN POR TORNILLO LONGITUD A DESAISLAR 8 MM ROSCA DE TORNILLO M3 SECCIóN DE CONDUCTOR RíGIDO 0,2 MM² ... 6 MM² SECCIóN DE CONDUCTOR FLEXIBLE 0,2 MM² ... 4 MM² SECCIóN DE CONDUCTOR AWG 24 ... 10 PAR DE APRIETE 0,5 NM ... 0,6 NM DATOS DE CONEXIóN 2 DENOMINACIóN CONEXIóN DIGITAL E/S / COMUNICACIóN TIPO DE CONEXIóN CONEXIóN POR TORNILLO LONGITUD A DESAISLAR 7 MM ROSCA DE TORNILLO M3 SECCIóN DE CONDUCTOR RíGIDO 0,14 MM² ... 2,5 MM² SECCIóN DE CONDUCTOR FLEXIBLE 0,14 MM² ... 1,5 MM² SECCIóN DE CONDUCTOR AWG 26 ... 14 PAR DE APRIETE 0,5 NM ... 0,6 NM
